IUS090

Ud

Imbornal de hormigón en sitio.

$ 136.037,88

Imbornal en calzada con poceta de clapeta, construido con hormigón, de 25x45x80 cm.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,083

4.526,04

375,66

mt08epr040

Ud

Moldaje recuperable de lámina metálica para formación de imbornal de sección rectangular.

0,100

104.108,54

10.410,85

mt10hmf090aifa

m³

Hormigón simple H20 (20) 20/3, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad plástica, con cemento grado normal, preparado en central, según NCh 170.Of85 y ACI 318-08.

0,180

52.523,63

9.454,25

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

8,000

142,39

1.139,12

mt08aaa010a

m³

Agua.

0,006

854,01

5,12

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,030

11.268,15

338,04

mt08cem000e

kg

Cemento gris en sacos.

9,000

93,03

837,27

mt08adt010

kg

Aditivo hidrófugo para imprimación de morteros u hormigones.

0,180

683,20

122,98

mt11poc010

Ud

Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm.

1,000

69.023,91

69.023,91

mt11rej010e

Ud

Marco y rejilla de fundición dúctil, carga de rotura 250 kN, abatible y provista de cadena contra robo, de 450x250 mm, para imbornal, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

23.415,55

23.415,55

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,516

4.526,04

2.335,44

Subtotal materiales:

117.458,19

2

Maquinaria

mq06hor010

h

Concretera.

0,015

931,20

13,97

Subtotal maquinaria:

13,97

3

Mano de obra

mo041

h

Maestro 1ª construcción de obra civil.

1,768

4.955,43

8.761,20

mo087

h

Ayudante construcción de obra civil.

1,956

3.648,83

7.137,11

Subtotal mano de obra:

15.898,31

4

Herramientas

%

Herramientas

2,000

133.370,47

2.667,41

Coste de mantenimiento decenal: $ 6.801,89 en los primeros 10 años.

Costos directos (1+2+3+4):

136.037,88

ÍTEM IUS090: IMBORNAL DE HORMIGÓN EN SITIO.

CARACTERÍSTICAS TÉCNICAS

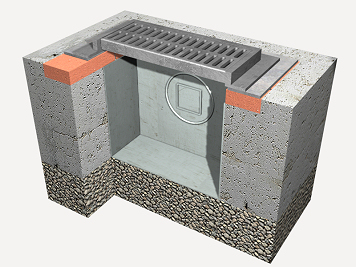

Formación de imbornal en calzada construido con hormigón simple H20 (20) 20/3, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad plástica, de 25x45x80 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, carga de rotura 250 kN, compatible con superficies de adoquín, hormigón o asfalto en caliente, abatible y contra robo, con marco de fundición del mismo tipo, enrasada al piso. Incluso colocación y retirada de moldaje recuperable de lámina metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
