EPF010 |
m² |
Losa de planchas alveolares prefabricadas de hormigón pretensado. |
$ 30.867,17 |
||
|
Losa de planchas alveolares de hormigón pretensado, de canto 20 cm y 17 kN·m/m de momento flector último, apoyada directamente; relleno de juntas entre placas y zonas de enlace con apoyos de hormigón armado, realizados con hormigón H20 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, y vaciado con medios manuales, y acero A63-42H, cuantía 4 kg/m²; altura libre de planta de hasta 3 m. Sin incluir repercusión de apoyos ni pilares. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt07pha020cd1c |
m² |
Plancha alveolar prefabricada de hormigón pretensado de 20 cm de canto y 120 cm de anchura, con junta lateral abierta superiormente, momento flector último de 17 kN·m por m de ancho. |
1,000 |
18.288,40 |
18.288,40 |
|
mt07ala000h |
kg |
Acero laminado A 572 Grado 42, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales. |
1,000 |
565,79 |
565,79 |
|
mt07aco100a |
kg |
Acero en barras con resaltes, A63-42H, diámetros varios, según NCh204.Of77. |
4,000 |
572,09 |
2.288,36 |
|
mt10haf090aebm |
m³ |
Hormigón H20 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, según NCh 170.Of85 y ACI 318-08. |
0,010 |
56.647,49 |
566,47 |
|
mq07gte010c |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo. |
0,161 |
37.874,51 |
6.097,80 |
|
mo046 |
h |
Maestro 1ª montador de estructura prefabricada de hormigón. |
0,179 |
5.062,66 |
906,22 |
|
mo093 |
h |
Ayudante montador de estructura prefabricada de hormigón. |
0,179 |
3.728,96 |
667,48 |
|
% |
Medios auxiliares |
2,000 |
29.380,52 |
587,61 |
|
|
% |
Costes indirectos |
3,000 |
29.968,13 |
899,04 |
|
|
Coste de mantenimiento decenal: $ 2.469,37 en los primeros 10 años. |
Total: |
30.867,17 |
|||
Pliego de condiciones
|

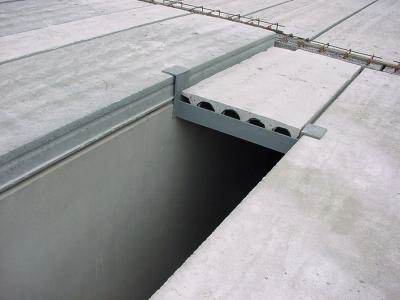

UNIDAD DE OBRA EPF010: LOSA DE PLANCHAS ALVEOLARES PREFABRICADAS DE HORMIGÓN PRETENSADO. CARACTERÍSTICAS TÉCNICAS Suministro y colocación de planchas alveolares de 20 cm de canto y de 100 a 120 cm de anchura, con momento flector último de 17 kN·m/m, para formación de losa de canto 20 cm, con altura libre de planta de hasta 3 m, apoyada directamente sobre vigas de canto o muros portantes (no incluidos en este precio); relleno de juntas entre placas y zonas de enlace con apoyos, realizados con hormigón H20 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, y vaciado con medios manuales, y acero A63-42H en zona de negativos, con una cuantía aproximada de 4 kg/m². Incluso parte proporcional de cortes longitudinales paralelos a los laterales de las placas; cortes transversales oblicuos, cajeados, taladros y formación de huecos, 1 kg/m² de piezas de acero S275JR tipo Omega, en posición invertida, laminado en caliente, con recubrimiento galvanizado, y montaje mediante grúa. Sin incluir repercusión de apoyos ni pilares. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobarán las condiciones de los elementos de apoyo de las placas en función de su naturaleza y se tendrá especial cuidado en su replanteo. AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la geometría de la planta. Montaje de las placas. Enlace de la losa con sus apoyos. Cortes, taladros y huecos. Colocación de las armaduras con separadores homologados. Vaciado y compactación del hormigón. Curado del hormigón. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². |
