IUM015

m

Línea subterránea de 20 kV en canalización entubada.

$ 63.129,68

Línea subterránea de 20 kV en canalización entubada bajo acera, formada por 3 cables unipolares HEPRZ1, con conductor de aluminio, de 150 mm² de sección y dos tubos protectores de polietileno de doble pared, Aiscan-DBN "AISCAN", de 160 mm de diámetro.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt01ara010

m³

Arena de 0 a 5 mm de diámetro.

0,065

8.165,34

530,75

mt35aia070ph

m

Tubo rígido, suministrado en barra, de polietileno de doble pared (interior lisa y exterior corrugada), de color naranja, Aiscan-DBN "AISCAN", de 160 mm de diámetro nominal, para canalización enterrada, resistencia a la compresión 450 N, resistencia al impacto 40 julios, con grado de protección IP 549. Incluso parte proporcional de abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).

2,000

6.936,71

13.873,42

mt35cun500b

m

Cable unipolar HEPRZ1, con conductor de aluminio clase 2 de 150 mm² de sección, con aislamiento de etileno propileno de alto módulo (HEPR), pantalla de corona de hilos de cobre y cubierta de compuesto termoplástico a base de poliolefina libre de halógenos (Z1), siendo su tensión asignada de 12/20 kV. Según UNE-HD 620-9E.

3,000

14.403,67

43.211,01

mt35www010

Ud

Material auxiliar para instalaciones eléctricas.

0,200

1.064,98

213,00

mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil.

0,007

6.324,25

44,27

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,053

2.391,20

126,73

mq02cia020j

h

Camión cisterna de 8 m³ de capacidad.

0,004

27.382,88

109,53

mo019

h

Maestro 1ª construcción.

0,056

4.244,76

237,71

mo111

h

Jornal construcción.

0,056

2.861,42

160,24

mo002

h

Maestro 1ª electricista.

0,236

4.387,57

1.035,47

mo100

h

Ayudante electricista.

0,184

2.973,06

547,04

%

Medios auxiliares

2,000

60.089,17

1.201,78

%

Costes indirectos

3,000

61.290,95

1.838,73

Coste de mantenimiento decenal: $ 3.156,48 en los primeros 10 años.

Total:

63.129,68

UNIDAD DE OBRA IUM015: LÍNEA SUBTERRÁNEA DE 20 KV EN CANALIZACIÓN ENTUBADA.

CARACTERÍSTICAS TÉCNICAS

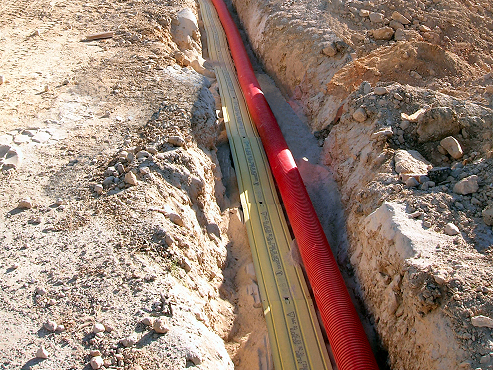

Suministro e instalación de línea subterránea de 20 kV en canalización entubada bajo acera formada por 3 cables unipolares, con conductor de aluminio, HEPRZ1, de 150 mm² de sección y dos tubos protectores de polietileno de doble pared, Aiscan-DBN "AISCAN", de 160 mm de diámetro, resistencia a compresión mayor de 450 N, suministrado en barra, colocado sobre cama o lecho de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería, sin incluir la excavación ni el posterior relleno principal de las zanjas. Incluso hilo guía y. Totalmente montada, conexionada y probada.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo y trazado de la zanja. Ejecución del lecho de arena para asiento de los tubos. Colocación de los tubos en la zanja. Ejecución del relleno envolvente de arena. Tendido de cables. Conexionado.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
