Barrera acústica "ACH"
» Rehabilitación
» Espacios urbanos
G Gestión de residuos
X Control de calidad y pruebas
Y Protección
Seguridad y salud
Fabricantes
Sugerencias

¿Qué son estos precios?
Casa comercial
ach
Documentación
ACH. Pantallas y barreras acústicas. Catálogo.
utp_020_ach

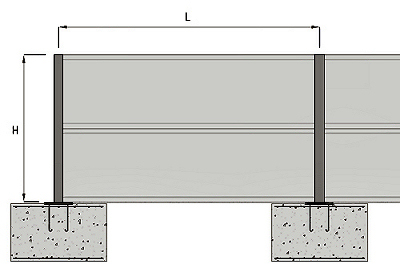

Barrera acústica
Panel
utp_020_ach_coloc
Poste
Altura 'H' (m)
Separación entre postes 'L' (m)
Sobrecarga máxima debida a la acción del viento (kg/m²)
50
Panel machihembrado de sectorización para barrera acústica
utp_020_ach_panel
Espesor (mm)
80
Anchura (mm)
1150
Chapa
Tipo
Estándar
Espesor de la lámina exterior (mm)
0,5
Espesor de la lámina interior (mm)
0,5
Revestida por su cara exterior con una capa de poliéster
Aislamiento térmico
Tipo
Lana de roca
Densidad media (kg/m³)
55
img_ampliar img_oculmenu Enviar sugerencia Exportación: Arrastrar BC3 sobre 'Arquímedes'.   Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos.   Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores

UTP020

Barrera acústica "ACH".



$ 70.610,66

Barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de fundación de hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda y acero con resaltes.



Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt07aco100a

kg

Acero en barras con resaltes, A63-42H, diámetros varios, según NCh204.Of77.

8,106

572,09

4.637,36

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,030

620,26

18,61

mt10haf090aiem

Hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, según NCh 170.Of85 y ACI 318-08.

0,505

58.019,79

29.299,99

mt07ala001d

kg

Pletina de acero laminado A 572 Grado 42, según ASTM A 572, para aplicaciones estructurales.

2,416

767,47

1.854,21

mt07ala000h

kg

Acero laminado A 572 Grado 42, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales.

12,750

565,79

7.213,82

mt12ppa030a

Panel machihembrado de sectorización para barrera acústica de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formado por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios.

1,000

19.965,02

19.965,02

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,020

1.753,22

35,06

mo045

h

Maestro 1ª concretero.

0,028

5.062,66

141,75

mo092

h

Ayudante concretero.

0,167

3.728,96

622,74

mo043

h

Maestro 1ª enfierrador.

0,017

5.062,66

86,07

mo090

h

Ayudante enfierrador.

0,025

3.728,96

93,22

mo047

h

Maestro 1ª montador de estructura metálica.

0,264

5.062,66

1.336,54

mo094

h

Ayudante montador de estructura metálica.

0,264

3.728,96

984,45

mo041

h

Maestro 1ª construcción de obra civil.

0,110

4.822,11

530,43

mo087

h

Ayudante construcción de obra civil.

0,110

3.550,66

390,57



%

Medios auxiliares

2,000

67.209,84

1.344,20



%

Costes indirectos

3,000

68.554,04

2.056,62

Coste de mantenimiento decenal: $ 7.061,07 en los primeros 10 años.



Total:

70.610,66



Pliego de condiciones

UNIDAD DE OBRA UTP020: BARRERA ACÚSTICA "ACH".


CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de fundación de hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda y acero con resaltes. Incluso parte proporcional de compactación y curado del hormigón, alambre de atar, corte y doblado de las barras con resaltes de acero, taladro central de las placas, preparación de bordes, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas, despuntes y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje. Sin incluir la excavación.


CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección vertical, según documentación gráfica de Proyecto.


CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


AMBIENTALES.

Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C.


DEL CONTRATISTA.

Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. Presentará para su aprobación, al Director de Ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Corte y doblado de la armadura. Montaje y colocación de la armadura. Sujeción de la armadura. Vaciado y compactación del hormigón. Replanteo y marcado de los ejes de las placas de anclaje. Colocación y fijación provisional de las placas de anclaje. Aplomado y nivelación de las placas de anclaje. Curado del hormigón. Replanteo y marcado de los ejes de los postes. Colocación y fijación provisional de los postes. Aplomado y nivelación de los postes. Ejecución de las uniones del poste. Reparación de defectos superficiales. Instalación de los paneles por encaje y deslizamiento sobre los postes ya nivelados. Limpieza final.


CONDICIONES DE TERMINACIÓN.

La posición de la placa será correcta y estará ligada con la fundación. El acabado superficial será el adecuado para el posterior tratamiento de protección. El conjunto será monolítico y transmitirá correctamente las cargas al terreno.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto.
