ICR021

m²

Ducto de lana mineral.

$ 30.437,33

Ducto autosoportante rectangular para la distribución de aire climatizado formado por panel rígido de alta densidad de lana de vidrio Climaver Neto "ISOVER", de 25 mm de espesor, revestido por un complejo triplex aluminio visto + malla de fibra de vidrio + kraft por el exterior y un tejido de vidrio acústico de alta resistencia mecánica (tejido NETO) por el interior, instalado con sistema Climaver Metal.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt42coi010la

m²

Panel rígido de alta densidad de lana de vidrio Climaver Neto "ISOVER", de 25 mm de espesor, revestido por un complejo triplex aluminio visto + malla de fibra de vidrio + kraft por el exterior y un tejido de vidrio acústico de alta resistencia mecánica (tejido NETO) por el interior, para la formación de ductos autosoportantes para la distribución de aire en climatización, resistencia térmica 0,75 m²K/W, conductividad térmica 0,032 W/(mK), Euroclase Bs1d0 de reacción al fuego, con código de designación MW--T5.

1,150

13.704,99

15.760,74

mt42coi020b

m

Cinta "Climaver Neto" de aluminio de 50 micras de espesor y 63 mm de ancho, con revestimiento exterior acabado en color negro, con adhesivo a base de resinas acrílicas, para el sellado de uniones de ductos de lana de vidrio "Climaver Neto".

1,500

264,61

396,92

mt42con025

Ud

Soporte metálico de acero galvanizado para sujeción a la losa de ducto rectangular de lana mineral para la distribución de aire en climatización.

0,500

3.671,90

1.835,95

mt42coi040a

m

Perfil de aluminio extrusionado de 1,155 m de longitud y 1 mm de espesor, Perfiver L "ISOVER", para colocar en las aristas longitudinales de ductos autosoportantes para la distribución de aire en climatización con sistema Climaver Metal.

1,000

1.594,61

1.594,61

mt42coi050a

m

Perfil de aluminio extrusionado en forma de h minúscula, de 2 m de longitud y 1,1 mm de espesor, Perfiver H "ISOVER", para la formación de puertas de inspección o registro, conexiones a máquinas, a rejillas o a difusores en ductos autosoportantes para la distribución de aire en climatización con sistema Climaver Metal.

1,000

3.533,99

3.533,99

mt42www011

Ud

Repercusión, por m², de material auxiliar para fijación y confección de canalizaciones de aire en instalaciones de climatización.

0,100

11.463,93

1.146,39

mo012

h

Maestro 1ª instalador de ductos de fibras minerales.

0,551

4.984,34

2.746,37

mo083

h

Ayudante instalador de ductos de fibras minerales.

0,551

3.550,66

1.956,41

%

Medios auxiliares

2,000

28.971,38

579,43

%

Costes indirectos

3,000

29.550,81

886,52

Coste de mantenimiento decenal: $ 7.000,59 en los primeros 10 años.

Total:

30.437,33

UNIDAD DE OBRA ICR021: DUCTO DE LANA MINERAL.

CARACTERÍSTICAS TÉCNICAS

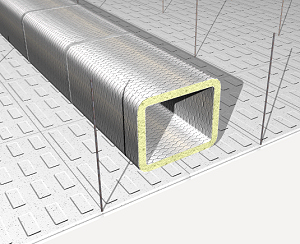

Formación de ducto rectangular para la distribución de aire climatizado formado por panel rígido de alta densidad de lana de vidrio Climaver Neto "ISOVER", de 25 mm de espesor, revestido por un complejo triplex aluminio visto + malla de fibra de vidrio + kraft por el exterior y un tejido de vidrio acústico de alta resistencia mecánica (tejido NETO) por el interior, resistencia térmica 0,75 m²K/W, conductividad térmica 0,032 W/(mK), instalado con sistema Climaver Metal compuesto por perfiles de aluminio extrusionado Perfiver L "ISOVER" en las aristas longitudinales del ducto y Perfiver H "ISOVER" para la formación de puertas de inspección o registro, conexiones a máquinas, a rejillas o a difusores. Incluso parte proporcional de cortes, codos y derivaciones, sellado de uniones con cola Climaver, embocaduras, soportes metálicos galvanizados, elementos de fijación, sellado de tramos con cinta Climaver Neto de aluminio, accesorios de montaje, piezas especiales, limpieza y retirada de los materiales sobrantes a contenedor. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie proyectada, según documentación gráfica de Proyecto, calculada como producto del perímetro exterior por la longitud del tramo, medida entre los ejes de los elementos o de los puntos a conectar, sin descontar las piezas especiales.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
