QAB021

m²

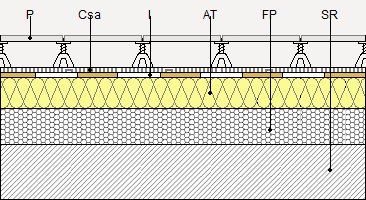

Azotea transitable, no ventilada, con piso flotante. Imprimación con láminas de poliolefinas.

$ 44.031,30

Azotea transitable, no ventilada, con piso flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado platachado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: piso flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

78,67

236,01

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos.

0,100

83.059,13

8.305,91

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

57.224,85

572,25

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de proyecto.

0,010

1.187,98

11,88

mt08aaa010a

m³

Agua.

0,008

836,31

6,69

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

11.003,26

715,21

mt08cem000e

kg

Cemento gris en sacos.

10,000

91,10

911,00

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

3.102,78

3.257,92

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, para la fijación de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

4,000

381,14

1.524,56

mt15rev011a

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m².

1,100

9.022,95

9.925,25

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, para la fijación de solapes de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

0,300

1.633,44

490,03

mt14gsa010dg

m²

Geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 125 g/m².

1,050

579,98

608,98

mt18acc030aa

Ud

Soporte regulable de poliolefinas, con adición de carga mineral, de color negro, con 750 kg de capacidad mecánica a compresión y base redonda plana, para alturas entre 30 y 50 mm; estabilidad térmica de -25°C hasta 110°C; imputrescible, con resistencia al envejecimiento y a la intemperie.

7,500

685,30

5.139,75

mt18bho010b

m²

Baldosa de cemento con acabado en garbancillo, de 40x40 cm.

1,050

5.269,50

5.532,98

Subtotal materiales:

37.238,42

2

Maquinaria

mq06hor010

h

Concretera.

0,028

912,39

25,55

Subtotal maquinaria:

25,55

3

Mano de obra

mo020

h

Maestro 1ª construcción.

0,310

5.466,67

1.694,67

mo113

h

Jornal construcción.

0,573

3.903,77

2.236,86

mo029

h

Maestro 1ª aplicador de membranas impermeabilizantes.

0,149

5.466,67

814,53

mo067

h

Ayudante aplicador de membranas impermeabilizantes.

0,149

4.063,51

605,46

mo054

h

Maestro 1ª montador de aislamientos.

0,057

5.628,66

320,83

mo101

h

Ayudante montador de aislamientos.

0,057

4.063,51

231,62

Subtotal mano de obra:

5.903,97

4

Herramientas

%

Herramientas

2,000

43.167,94

863,36

Coste de mantenimiento decenal: $ 18.493,15 en los primeros 10 años.

Costos directos (1+2+3+4):

44.031,30

ÍTEM QAB021: AZOTEA TRANSITABLE, NO VENTILADA, CON PISO FLOTANTE. IMPRIMACIÓN CON LÁMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, imprimación y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Azotea transitable, no ventilada, con piso flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado platachado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: piso flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm.

CRITERIO DE CUBICACIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la imprimación.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
